Découverte du système

I. Mise en situation

II. Implantation

III. Schéma électrique

IV. Bilan des entrées/sorties

V. Schéma hydraulique



I. Mise en situation :

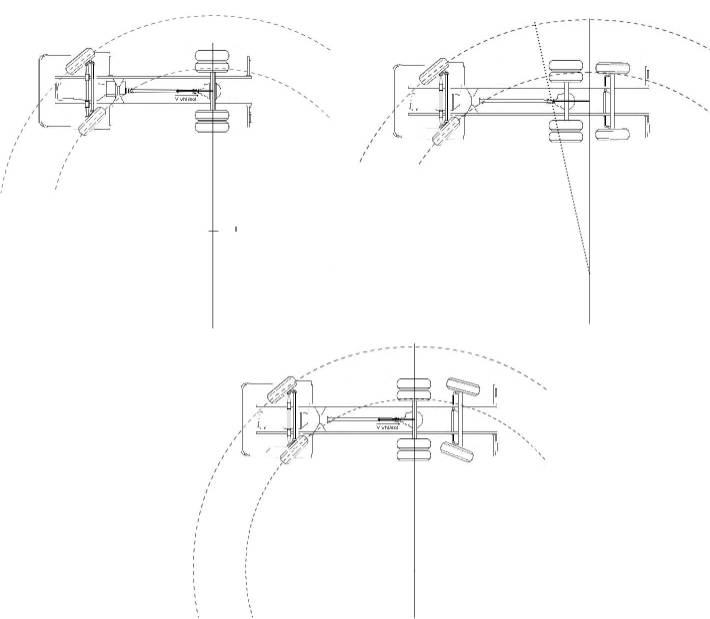

A l'aide de l'animation sur les centres instantanés de rotations

Tracé le champs des vecteurs vitesses pour les différents véhicules.



A. Synoptique :

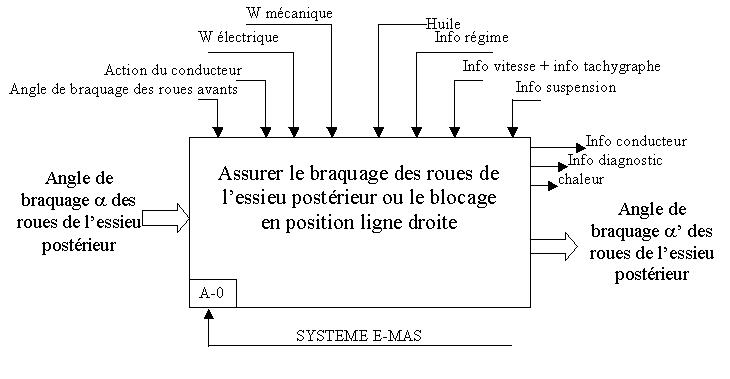

B. Fonction globale :

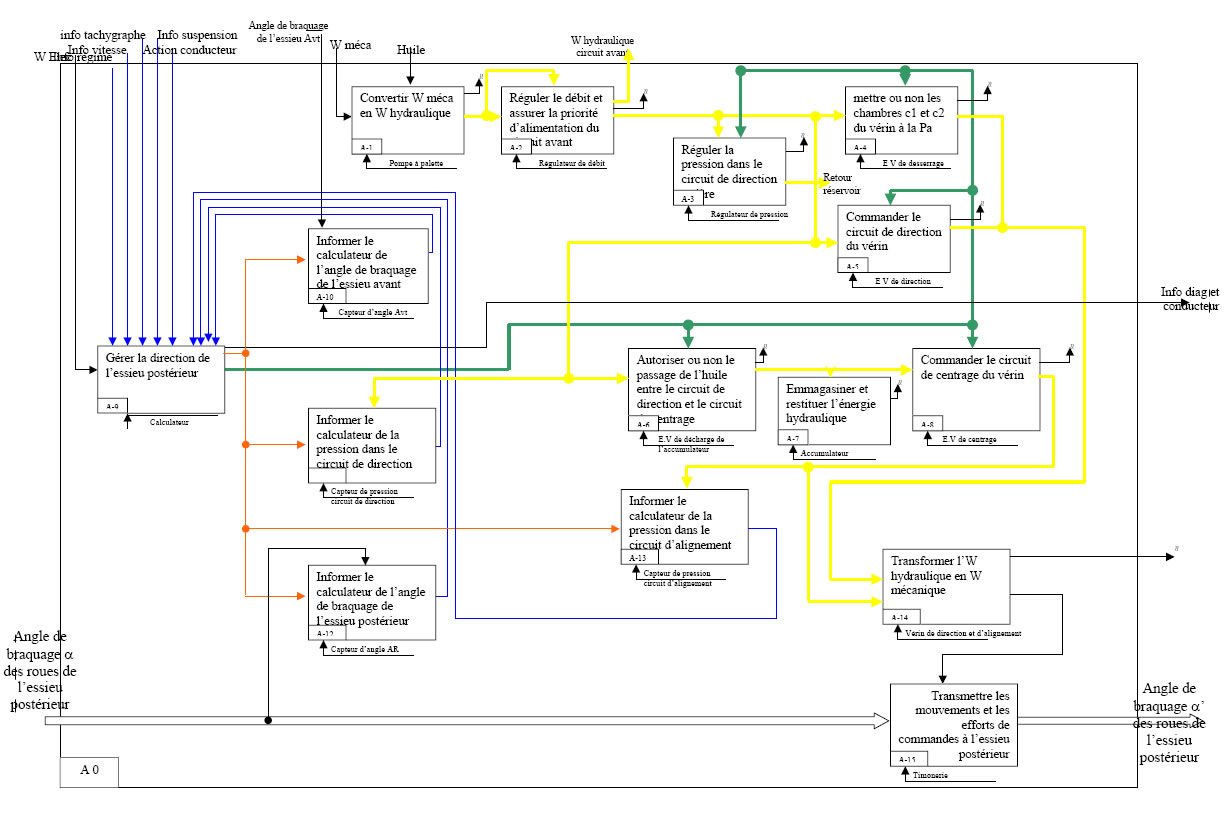

C. A0 :

Haut de page

Suite

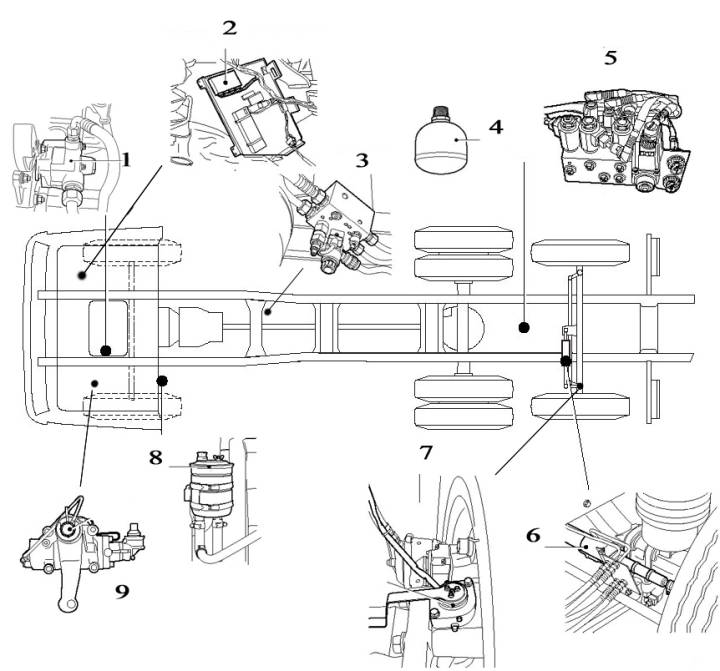

II. Mise en situation des composants :

A l'aide de la documentation technique complétez la légende du schéma d'implantation des composants.

1



6



2



7



3



8



4



9



5







Haut de page

Suite

III.Schéma électrique :






Haut de page

Suite

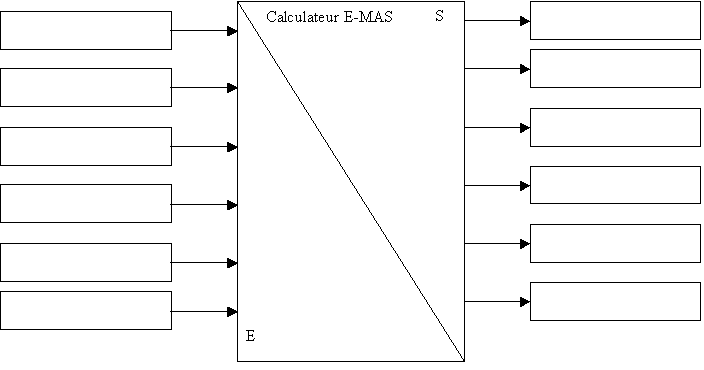

IV. Bilan des entrées/sorties:

A l'aide de la documentation technique et du circuit ci dessus complétez le bilan des entrées/sorties Entrées, informations                            Processeur                                                  Sorties


Le capteur d’angle de direction avant informe le calculateur de l’angle de braquage avant.

Celui ci va piloter les électrovannes afin d’obtenir l’angle de braquage souhaité.

Le calculateur est informé de l’angle arrière obtenu par le capteur d’angle arrière.

L’essieu arrière est piloté de manière régulière ( relation fixe entre l’angle avant et arrière) pour une vitesse véhicule < 25 km/h.

Entre 25 et 45 km/h l’action de l’essieu postérieur directeur diminue.

Après 45 km/h le vérin est centré et bloqué.

Haut de page

Suite

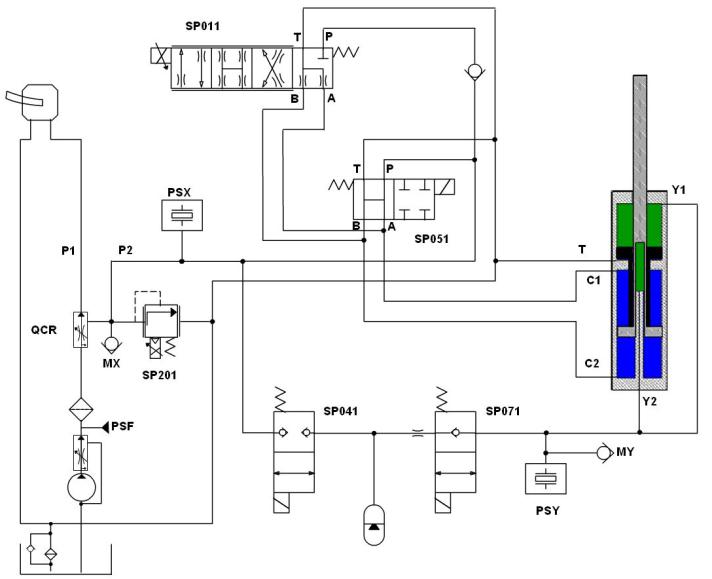

V. Schéma hydraulique :

A l'aide de la documentation technique complétez la légende ci dessous

PSF
SP201
QCR
PSX
PSY
SP041
SP071
SP051
SP011
