Le circuit d'alimentation en gazole

I. Mise en situation

II. Finalité du système

III. Schéma synoptique

IV. Analyse fonctionnelle

V. Mise en situation des différentes pressions



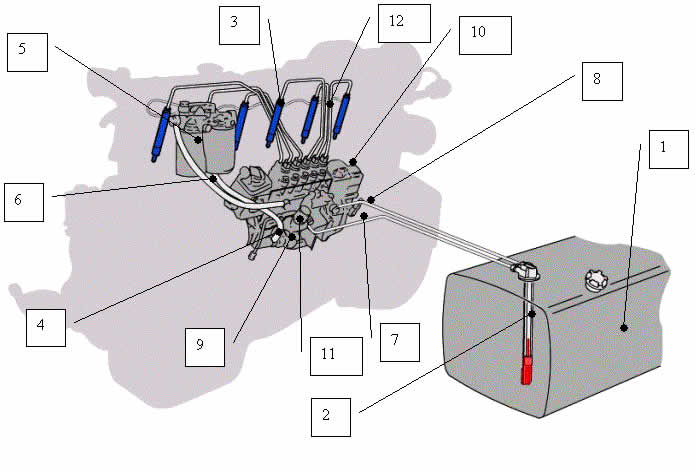

I. Mise en situation :


  1.
  1.
  1.
  1.
  1.
  1.
  1.
  1.
  1.
  1.
  1.
  1.



Haut de page

Suite



II. Finalité du système :

Introduire du gazole dans l’enceinte thermique afin de réaliser la combustion, en tenant compte des différents paramètres de fonctionnement (position accélérateur, régime moteur…)

III. Schéma synoptique :







Haut de page

Suite



IV. Analyse fonctionnelle :

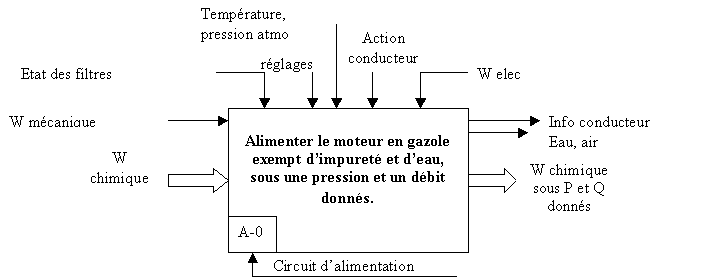

A. Fonction globale :

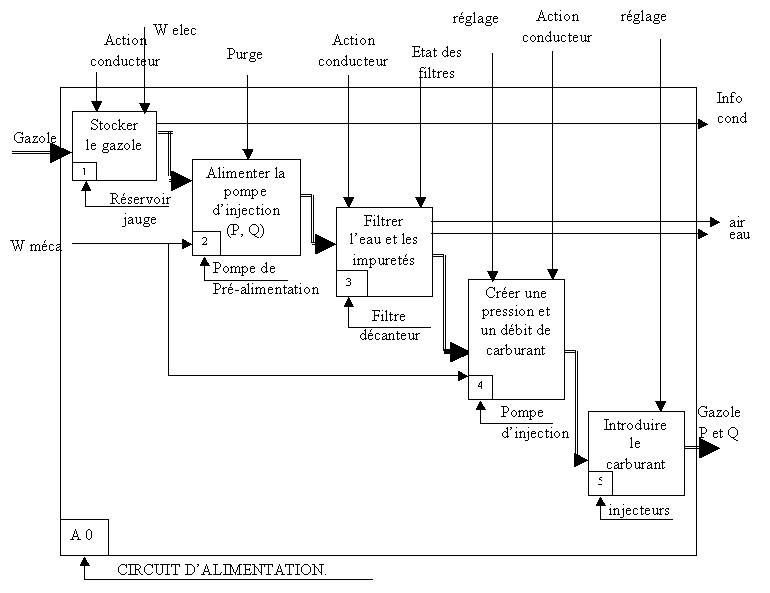

B. Niveau A 0 :

Haut de page

Suite



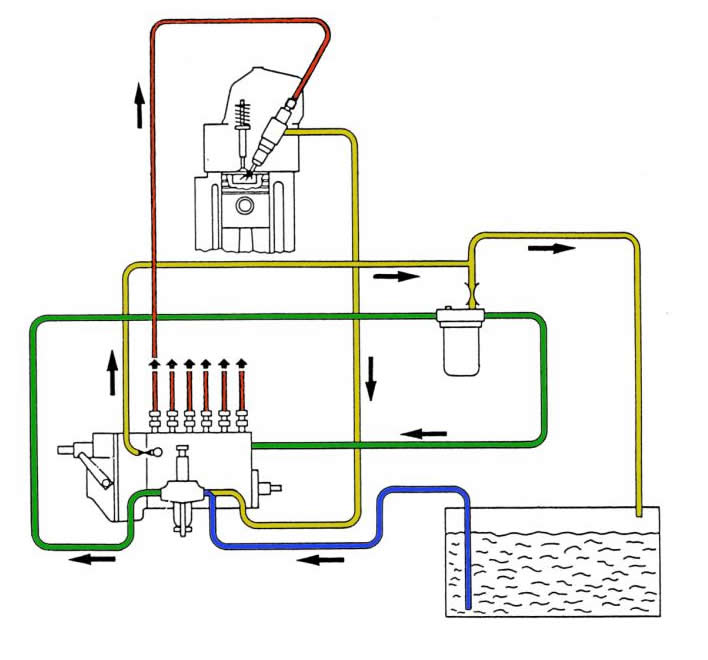

V. Mise en situation des différentes pressions :



Aspiration : pression inférieure à la pression atmosphérique



Pression de transfert : 3 à 5 bars



Haute pression : 120 à 400 bars



Retour de fuite : pression atmosphérique
