FREINAGE





Le circuit de distribution

I. Rappel

II. Fonction globale

III. Le robinet de frein de service double

IV. Le correcteur asservis à la charge

V. Le robinet de frein de park

VI. La valve de commande de remorque

VII. La valve relais

VIII. la valve de desserrage rapide

IX. Les pressostats

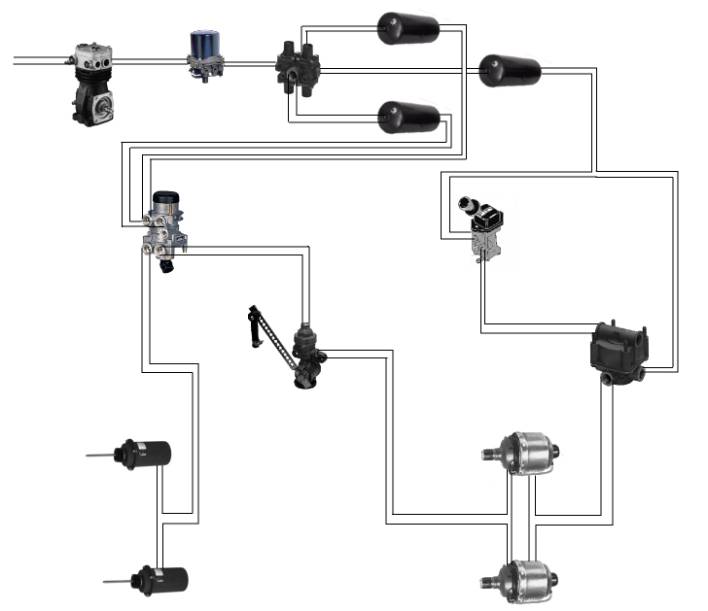

I. Rappel :

A. Eléments :

1



2



3



4



5



6
7

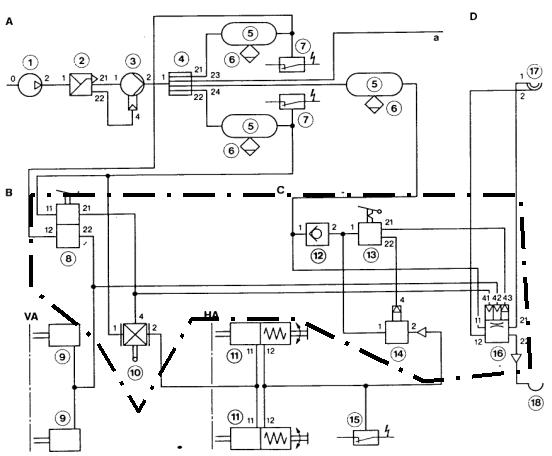

B. Schéma pneumatique :

légende :

8

robinet de frein de service double

10

correcteur asservis a la charge

12

clapet anti retour

13

robinet de frein de parc

14 valve relais 16 valve de commande de remorque

Désignation des orifices normalisés (DIN 74257) :

0

aspiration

1

arrivée d'énergie

2

départ d'énergie

3

mise a la pression atmosphèrique

4 entrée d'une pression de pilotage 5 libre
6 libre 7 antigel
8 lubrifiant

N B : lorsque deux orifices de même nature sont présent sur le même appareil on utilise un deuxième chiffre pour les différencier.

Ex : 21 départ d'énergie vers accumulateur

22 départ d'énergie vers orifice de pilotage

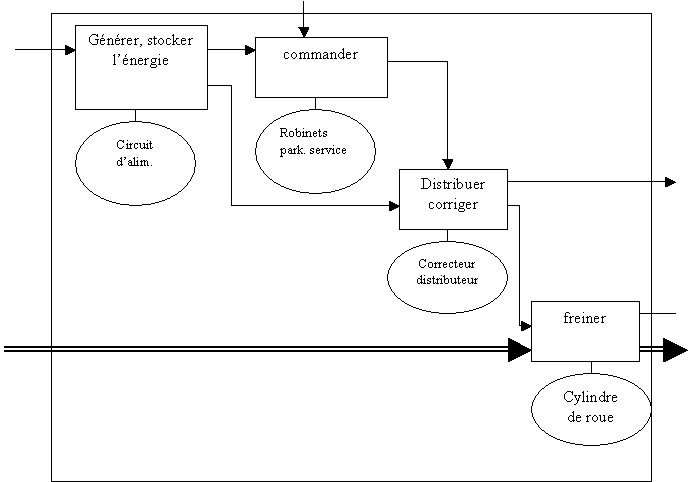

C. Organisation fonctionnelle :

Haut de page

Suite

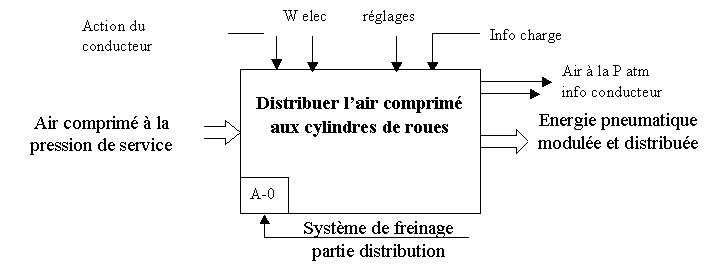

II. Fonction globale :

point de vue maintenance


Haut de page

Suite

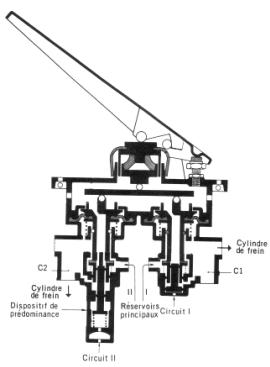

III. Le robinet de frein de service double :

A.  rôle :

Permettre une alimentation des cylindres de roues proportionnelle à l'effort du conducteur sur la pédale.

B. Description :

Il se compose de deux circuits indépendants, il réalise ainsi la fonction frein de secours

Les deux circuits peuvent être alimentés simultanément ou de façon décalés.

La prédominance de l'un des circuits peut être régler par l'intermédiaire d'une vis.

C. Entretien :

Graissage de l'axe du levier.

En cas de démontage vérifier l'état des joints, membranes et clapets, les graisser avec de la graisse pneumatique au remontage.











Haut de page

Suite

IV. Le correcteur asservis à la charge :

A. Rôle :

Il corrige automatiquement les pressions de freinage entre les essieux suivant la charge supportée par ces derniers.

B. Description :

Généralement à commande mécanique, il est relié par une tige articulée à l'essieu.

La différence de hauteur entre l'essieu et le châssis fournit une image de la charge appliquée sur l'essieu.

Le correcteur va réguler la pression en fonction de cette distance.

Le correcteur nécessite parfois un réglage, les valeurs de pressions en fonction de la charge sont fournies par le constructeur.





Haut de page

Suite

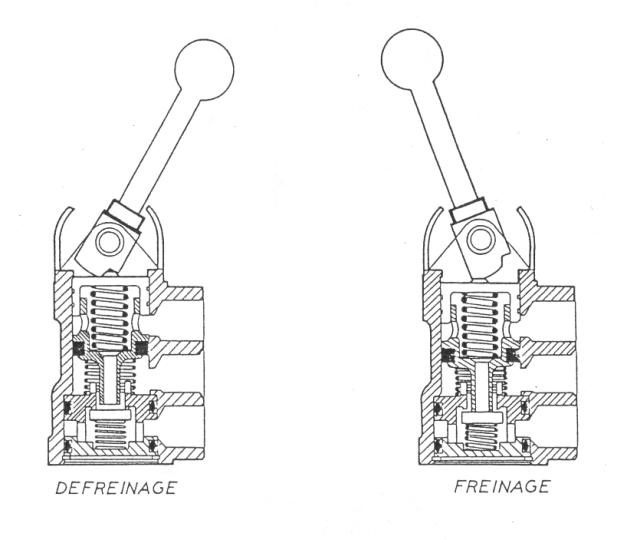

V. Le robinet de frein de Park :

A. Rôle :

Actionner les cylindres de roues arrières afin d'assurer le maintien du véhicule à l'arrêt même sur une pente à forte déclivité.

B. Description :

Il est progressif, il possède deux ou trois positions : freiner, défreiner et test.



Haut de page

Suite

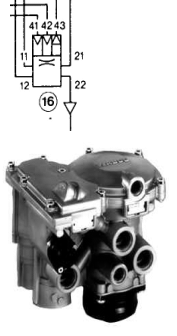

VI.  La valve de commande de remorque



A. Rôle :

Elle doit assurer :

•  La conjugaison du frein de secours tracteur au frein de service remorque.

•  La séparation du frein de service remorque au frein de service tracteur.

•  Le freinage de la remorque en cas de rupture d'attelage.

•  L'harmonisation : les normes imposent un freinage décalé des essieux de l'ensemble routier

•  Une liaison à deux conduites entre tracteur et remorque :

•  Jaune : frein direct ou frein de service.

• Rouge : frein automatique ou alimentation.





Haut de page

Suite

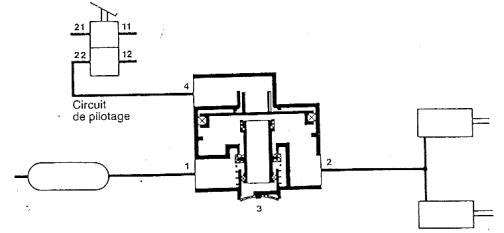

VII. La valve relais :

A. Rôle :

Accélérer la montée en pression et l'échappement des cylindres de roues

B. Description :

Elle fonctionne sur le même principe qu'un relais électromagnétique.

Une pression de pilotage arrive du robinet de frein, elle actionne un clapet qui met en communication les cylindres de roues avec la réserve de pression.



Haut de page

Suite

VIII. La valve de desserrage rapide :

A. Rôle :

Accélérer le défreinage des cylindres de roues.

Sur certains véhicules elle peut être indispensable lorsque la distance entre la commande (robinet de frein) et les récepteurs (cylindres de roues) est trop importante.

B. Description :

elle permet l'échappement à la pression atmosphérique de l'air contenu dans les cylindres de roues lorsque l'on relâche la pression de commande (effort sur la pédale).



IX. Les pressostats :

A. Rôle :

Informer le conducteur sur l'état du circuit de freinage.



B. Description

C'est un contacteur électrique sensible a la pression.

Ils peuvent avoir différentes pressions de déclenchement, selon la nature des circuits surveillés.







Sources: RVI, Wabco
