I. Mise en situation

II. Schéma de principe

III. Le circuit de plusieurs consommateurs



I. Mise en situation :

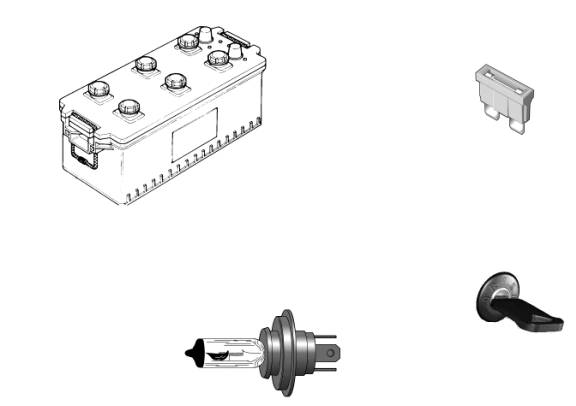

un circuit élémentaire se compose :

• Une source d’énergie électrique : La batterie
• De conducteurs : les fils de cuivre reliant les composants
• Un interrupteur : ici le contacteur à clé
• Un consommateur : ici la lampe
• Une protection  : le fusible

N B :

Haut de page

Suite

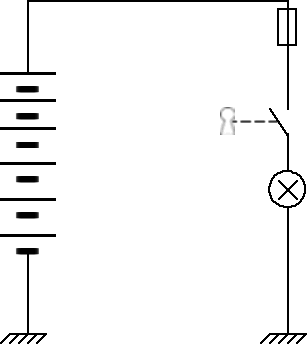

II. Schéma de principe :









Haut de page

Suite



III. Le circuit de plusieurs consommateurs :

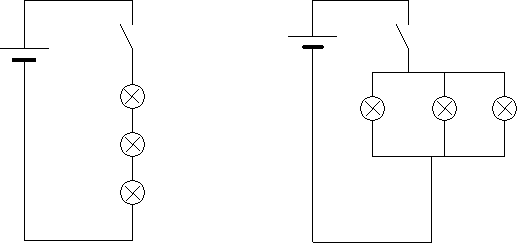

en série                                                      en parallèle :

dans le cas d’un dysfonctionnement (fil coupé, filament cassé)

• Dans le circuit série tous les consommateurs sont en pannes
• Dans le circuit en parallèle les autres consommateurs continuent de fonctionner normalement

Sur les véhicules tous les consommateurs sont montés en parallèle (généralement).

le véhicule est équipé d'un interrupteur général appelé coupe circuit permettant d'isoler la source d'énergie électrique du reste du véhicule.

les feux de détresse et le chronotachygraphe ne sont pas interrompus par le coupe circuit.

Afin de limiter le nombre de conducteurs on utilise le châssis du véhicule pour faire le retour a la masse des différents consommateurs, seuls les véhicules pour les transports de matières dangereuses ont une architecture différente.



Haut de page
