L'essuie vitre :

I. Mise en situation

II. Rôle des différents éléments

III. Fonction globale

IV. Loi de Laplace ou le principe du moteur à courant continu

V. Description

VI. Schéma de principe

VII. Etude pratique du moteur

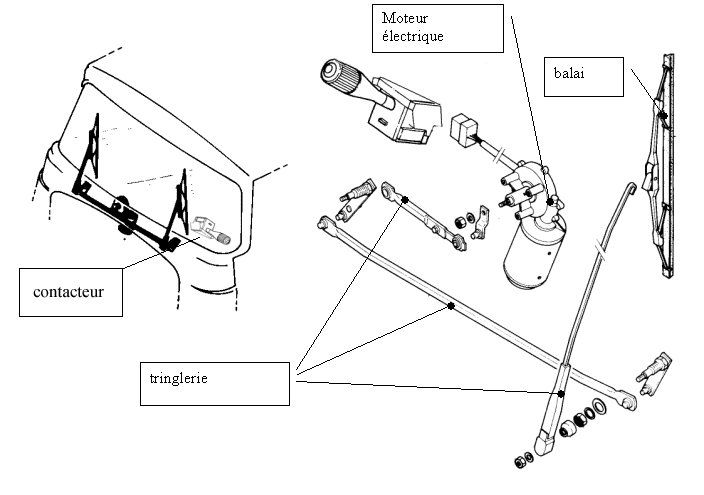

I. Mise en situation :



II. Rôle des différents éléments :

Le moteur à courant continu transforme l’énergie électrique en énergie mécanique
Les balais essuient la vitre
La tringlerie transforme un mouvement de rotation en mouvement de va et vient
Le contacteur transforme l’action du conducteur en signale électrique.

Haut de page

Suite

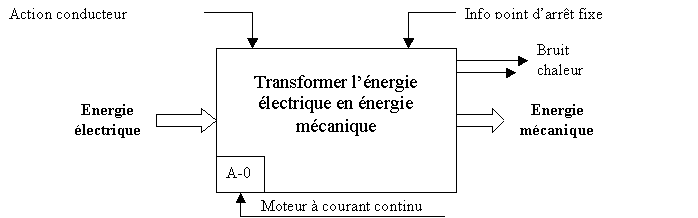

III. Fonction globale du moteur à courant continu d’essuie vitre :




Haut de page

Suite

IV. Loi de Laplace ou le principe du moteur à courant continu :

Un conducteur électrique soumis à un champ magnétique (ou champs d’induction) se voit animé d’un mouvement lorsqu’il est parcouru par une intensité.

La force animant le conducteur répond à la formule suivante :

Cm le couple du moteur en N.m

K le coefficient de construction.

I l'intensité circulant dans le conducteur en ampère.

Φ le flux electromagnétique en Weber (Wb)

Haut de page

Suite

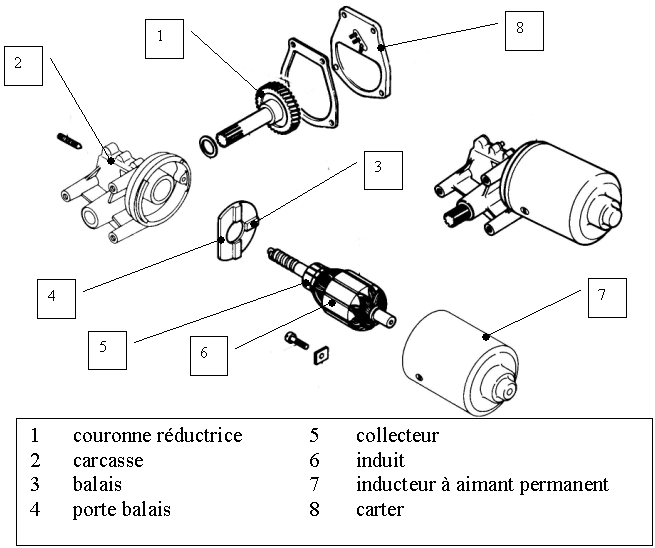

V. Description

Haut de page

Suite

VI. Schéma de principe de la fonction essuie vitre

(a) Moteur électrique 1 vitesse

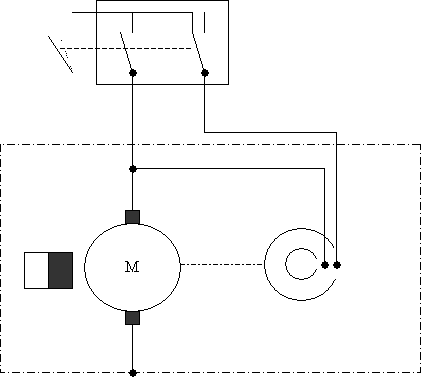

position repos :

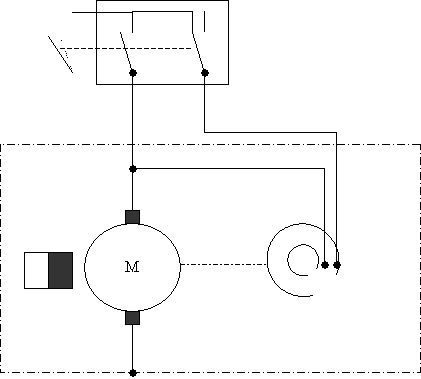

position retour arrêt fixe :



b) Moteur électrique 2 vitesses :

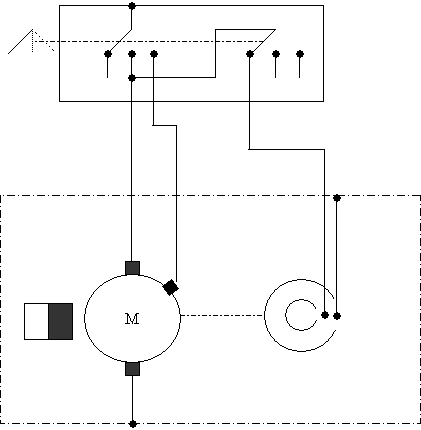

position repos :

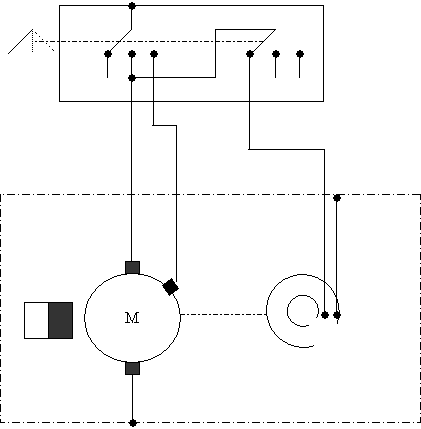

position retour :


Haut de page

Suite

VII. Etude pratique du moteur :

(a) D étermination des bornes à l’aide d’un ohmmètre :



Bornes

Résultats de la mesure en Ω

Fonction de la borne

1





2





3





4





5

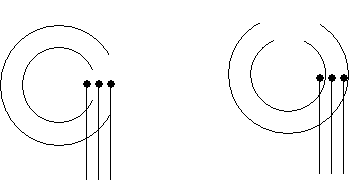

(b) Détermination des bornes de l’arrêt fixe :



En position repos

En position intermédiaire

Affectation

1



1





2



2





3



3
